涨姿势：螺栓、螺母、垫片使用规范介绍，有天您会用得上

普通螺栓作为永久性连接螺栓时应符合下列要求：

1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于 2个，螺母侧放置的平垫圈一般不应多于 1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求

根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。下面具体说明：

1.电气连接类 ：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出 2～3扣。一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面2侧用）。利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓的穿向要求

1对立体结构：水平方向由内向外；垂直方向由下向上。

2 对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右 (面向受电侧 )或按统一方向；垂直方向，由下向上。

3 变压器台架平面结构：以变压器高、低压端子为参考方向，从低压端子端向高压端子方向穿；以变压器、电杆为参考方向，从变压器侧向电杆侧方向穿（由内向外穿）。

螺栓的紧固要求

连接螺栓应逐个紧固，螺栓的扭紧力矩不应小于表 4 的规定。若发现螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的，应更换螺栓、螺母。

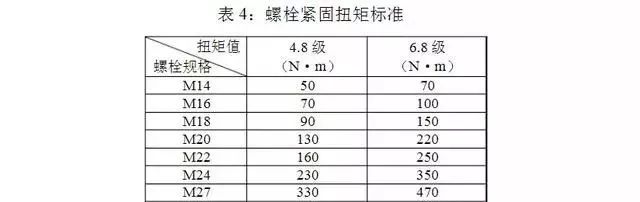

表 4：螺栓紧固扭矩标准

螺栓装配

1.装配前目视检查螺栓、螺母或被联接件的丝孔，应无磕碰、划伤，符合图纸或本规范所引用的标准。

2.在装配过程中，不得碰伤螺栓的螺纹部分。

3.螺栓的头部及螺母端面的垫圈，应与被紧固的零件平面均匀接触，不应倾斜，也不允许用锤敲击使两平面接触，螺杆应无弯曲变形。

4.被连接件应均匀受压，相互紧密贴合，连接牢固。

5.螺栓、螺母紧固时严禁使用不合适的扳手。

6.螺栓、螺钉装配时应该用手拧入大于 2～3个螺距，然后再用扳手或电动工具拧紧。

7.螺栓、螺母装配时，注意保护被联接件的漆膜、镀层及螺栓、螺母头部，不能损坏
