气动阀门电磁阀的原理及作用

气动阀门是工业管路中最为常见的流体控制设备，主要由气动执行器与阀门组成，通过压缩干净空气来驱动阀门，从而控制管道介质的流通和关断，且执行的速度非常快，通常用于快速切断使用。

气动阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制。

如果对于仅需要开与关作用的两位阀，电磁阀是必要的配置，电磁阀通过励磁/消磁来达到对气动阀门开/关的控制。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

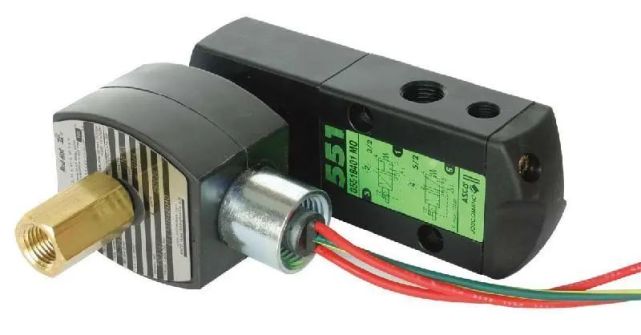

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

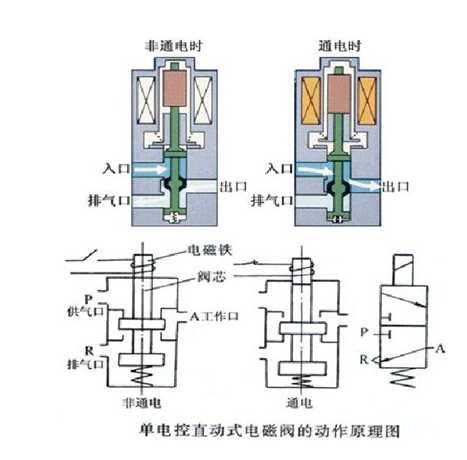

（1）常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

（2）常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

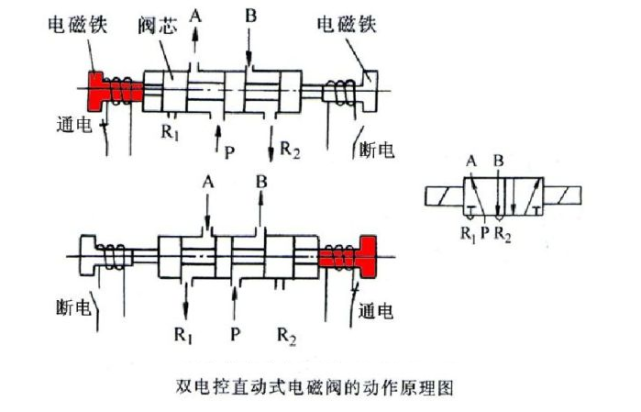

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”（即所谓的记忆功能）。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

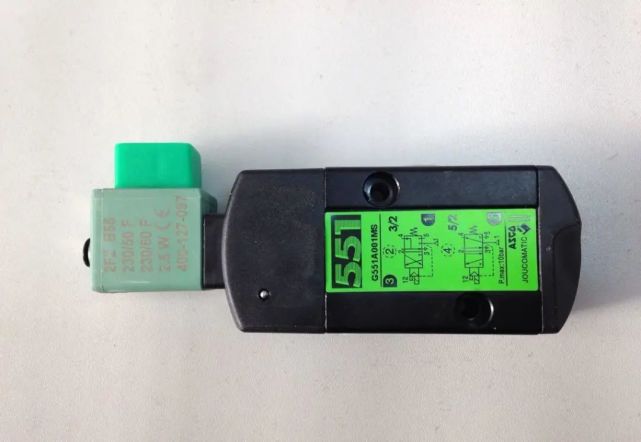

单电控原理图

单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭：

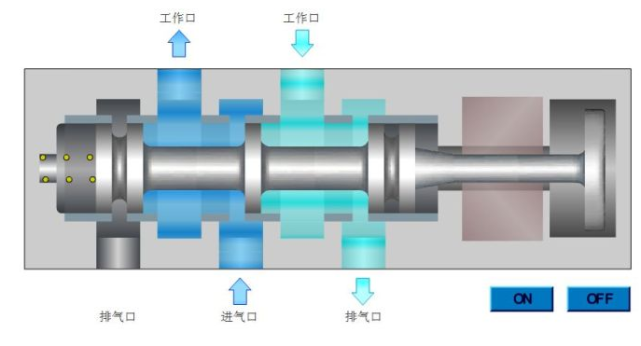

右侧的线圈得电，左侧弹簧压缩：

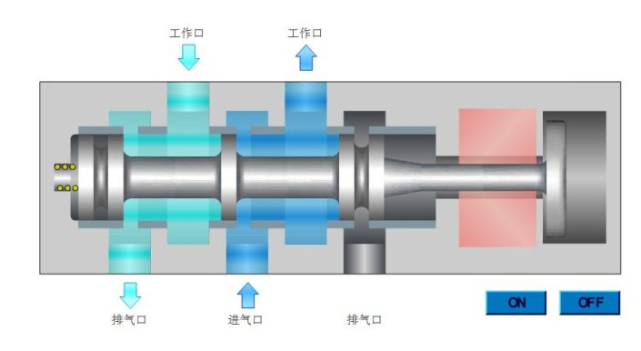

右侧的线圈失电，左侧弹簧伸出：

双电控原理图

双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。

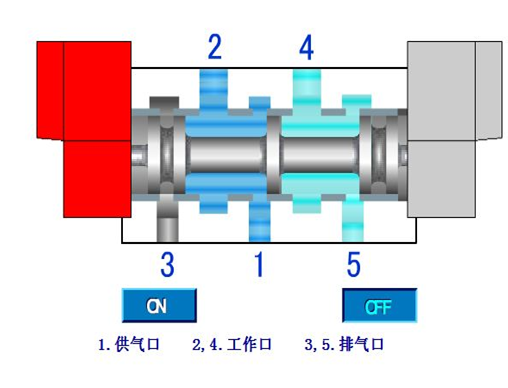

右侧失电，左侧得电：

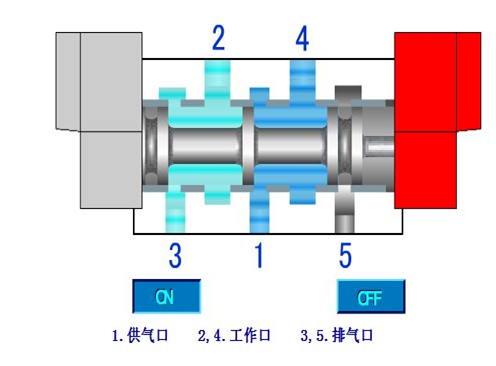

右侧得电，左侧失电：

气动执行器以压缩空气为动力源，将输入控制信号转换为气压信号加到气动执行机构上进而驱动阀门，实现连续调节或开关动作，气动控制阀可配用各种附件来实现多种控制功能，满足控制系统对气动控制阀提出的各种特殊要求。

也就是说，附件可以使气动控制阀的功能更完善、更合理、更齐全。
