SMC新产品特辑 对应现场总线 集装式真空发生器 ZKJ系列

来源/作者:SMC自动化| 发布:智能装备网|发布时间:2022-04-29|阅读:220

SMC新推出一款对应现场总线集装式真空发生器ZKJ系列,具有支持PROFINET的通信功能,可远程操作与监控。通过带节能功能的SI单元和内置压力传感器,空气消耗量减少90%※。在确保供给压力的条件下,停电/电源关闭时可继续产生真空,防止工件掉落。其他功能包括有阀保护功能、IP65防护等级以及低噪音等。非常适用于搬运过程中的真空源。


应用案例

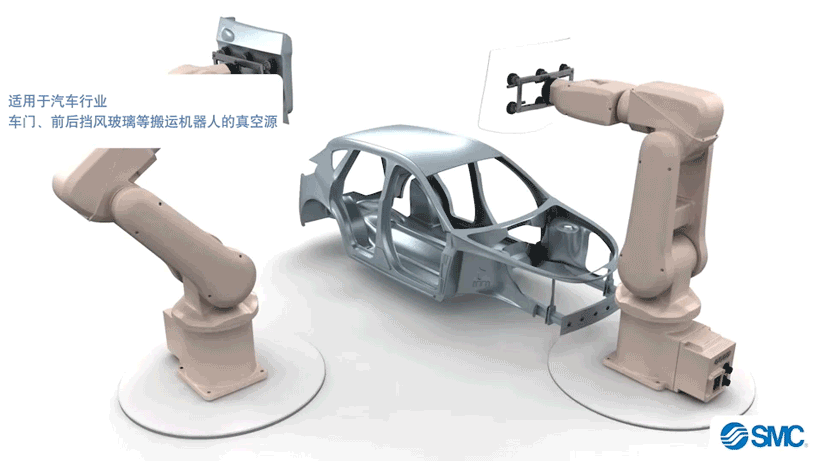

适用于汽车行业中,车门、前后挡风玻璃等搬运机器人的真空源。


省工时、省配线

△支持以太网网络协议:PROFINET协议;

△配线简化、降低断线风险;

△削减通信/电源电缆、配线工时,降低成本。

可远程操作/监控

 可设定项目

①节能功能

②吸附确认压力值(P1,H1);实现节能功能的压力值(P2,H2),破坏确认的压力值(P3,H3)

 监控

监控每个真空发生器的压力值


支持多种PROFINET功能

 MRP/MRPD功能

①MRP(Media Redundancy Protocol)

环网中,即使1处通信电缆发生断路,也可保持通信。可进一步确定断路位置,网络恢复时间在200ms以内。

②MRPD(Media Redundancy for planned duplication)

PROFINET IRT通信构成的环形拓朴可实现线路的冗余(Redundant)。与MRP功能相比,通信再连接时间更快,几乎无需恢复时间即可继续通信。

※为使用MRP功能,PLC也应具有MRP功能。

 Fast Start Up功能

※为使用Fast Start Up功能,PLC也必须具有Fast Start Up功能。

 Shared Device 共享设备功能

①1台SI单元连接的输入输出数据,可被多台I/O控制器(PLC)进行控制/确认;

②除主控PLC以外,最多可与3台控制器共享信息;

③可削减硬件费用、电缆/模块的设置空间。

※共享设备(Shared Device)功能是,1台SI单元连接的输入输出模块,可被多台I/O控制器(PLC)进行控制的功能。另外,还可将控制的状态信息与其他I/O控制器共享。

1个PROFINET线路上即可实现该功能,因此可削减硬件费用、电缆及模块的设置空间。

配线·配管可集中在一个方向


节能

△通过带节能功能的SI单元和内置压力传感器,空气消耗量削减90%※。

 节能功能ON:

仅在真空压力下降时,才会间歇性地供气和排气。

 节能功能OFF:

吸附工件的过程中,连续供气和排气。


※根据本公司测定条件

供给阀常开N.O.规格

△在确保供给压力的条件下,停电/电源关闭时可继续产生真空,防止工件掉落。

IP65防护等级

△防尘·防滴规格。


滤芯易于更换

△真空通口位于排气通口上方,易于滤芯的更换。


对应高效消音型消声器

△通过采用高效消音效果的专用消声器,可最大限度地发挥真空性能,降低高频噪声。

排气噪音:52dB(A)※


※喷嘴口径ø0.7(1位)吸附工件时(根据本公司测定条件)
